“三分空調，七分安裝”并不是一個空話，中央空調設備本身實際上只是一個“半成品”，要使一套家用中央空調能夠正常運行，設計、安裝、安裝的重要性不亞于空調設備的品質。好空調更要有專業安裝，下面小編將完整中央空調的安裝規范分享給大家，希望能對大家有幫助。

一、階段篇：中央空調要經過3次安裝

中央空調要提前在裝修準備階段就規劃好，事先確定好內機安裝位置，而且需預排好所需使用的強電線，一般在水電工進場后即可安排廠家上門安裝，東芝中央空調的安裝要經過三個階段。

第一次安裝【水電進場時聯系安裝】

①吊裝中央空調室內機，并對內機進行包裹，避免有灰塵雜質進入；

②安裝排管：冷媒管、冷凝水管、信號線。

第二次安裝【第一次安裝結束24小時之后】

①吊裝中央空調室外機；

②充填冷媒，測試中央空調安裝，測量風口尺寸和位置。

第三次安裝【第二次安裝結束后或次日】

安裝風口，最后設備運行測試。

二、材料篇：5種輔材不可疏忽大意

1.冷媒銅管

中央空調的冷媒運行情況直接決定使用效果，所以冷媒銅管的好壞至關重要。傳統的R22冷媒（氟利昂）的管內壓力一般為20公斤左右，而R410新冷媒，管內壓力達到了36公斤。因此使用新冷媒的中央空調需要選擇更為優質的冷媒銅管。東芝中央空調安裝過程中所有銅管必須是R410A制冷劑專用銅管。

2.銅管保溫

冷媒運行情況直接決定使用效果，銅管保溫不可忽視。市場上占有率比較高的兩種品牌為“世霸龍”和“華美”。

3.冷凝水管

冷凝水管隱藏在吊頂中，最后會封閉起來。雖然其質量的好壞雖然不會營銷空調使用效果，但是一旦其漏水，后果很嚴重的，必須通過拆除部分或全部吊頂乃至敲墻撬地板（磚）來進行維護。

4.風口

常見風口有兩種材料：一種是ABS風口，另一種是鋁合金風口。ABS風口，采用ABS工程材料制作，不容易結露。但該材料有一定的熱脹冷縮系數，所以在使用過程有可能發出吱吱聲，冬天氣溫低風口也可能產生輕微的拱起。長時間使用后風口會變黃，并不容易清洗。

鋁合金風口，優點在于不易變形，也不易變色。但是由于鋁合金的熱傳遞速度非常快，所以在夏天使用過程中，容易結露。嚴重的會有水滴產生。兩種風口各有其特點，大家可根據自己的需求來挑選。

5.信號線

信號線并不貴，在這里制冷百科再次強調，專業人做專業事，空調必須要用帶屏蔽層的信號線。

規范篇：8步安裝，步步規范到位

規范篇：8步安裝，步步規到位

光有好的材料，沒有好的安裝工藝，同樣會影響空調的使用效果，空調設備容易受損。到位服務源于專業的安裝規范。

1.內機就位

安裝隊進場第一步就是吊裝內機，吊裝時需要注意：

1、 設備、室內機到現場時，外包裝完好無損，且要擺放整齊。

2、設備堆放處干凈整潔，無灰塵。

3、室內機按照設計要求吊裝到位；
       4、 室內機要保證其水平、穩固，不搖晃。

5、室內機吊桿定位準確，無彎曲、傾斜且穩固；

 6、 吊桿應采用隨附的墊片，在吊爪下部使用雙螺母；

 7、吊桿直徑不小于10mm。室內機吊裝完畢后，盡快用內機專用貼膜，密封室內機進出風口，以免灰塵、異物進入。

使用R410A銅管專用擴管器制作喇叭口，銅管與室內機采用擴口喇叭連接銅管的喇叭口不偏心，無毛刺，且口徑剛好能與鈉子頭吻合， 請務必 使用扭矩扳手上緊螺母。

2.冷媒銅管的安裝

安裝完內機即可安裝冷媒銅管，這是中央空調安裝過程中最重要的一個環節。

2.1所有銅管必須是R410A制冷劑專用銅管；

2.2銅管堆放處確保無灰塵，且擺放整齊，端口密封。

銅管需要彎曲、拐彎時，請使用彎管器，或專用彎頭。

銅管在延長、變徑時，使用管接或大小頭。

2.3 所有銅管的支架、吊架間距不得大于1.2-1.5米；

2.4所有支架、吊架必須穩固，不搖晃。采用專用分歧管和保溫材料 分歧管之間的間距不得小于50cm

2.5銅管在焊接時必須使用氮氣保護焊接；
       2.6在銅管變成常溫前，銅管內氮氣壓力保持在0.02MPa。

2.7 銅管焊接完畢、中斷時，必須把端口密封好，以免灰塵進入；

2.8銅管在穿墻洞、樓板時，必須把端口密封好，以免灰塵進入。

銅管焊接完畢后，在與室內機連接之前，必須用氮氣對所有連接銅管進行吹洗工作，確保銅管內無任何灰塵、異物。

① 銅管吹洗完成后，密封銅管所有端子，對連接銅管進行氮氣試壓；

② 保持銅管內壓力為3.73MPa，若24小時內無壓降，則銅管安裝無漏,釋放氮氣壓力至0.5~1.0MPa；

③ 最后對所有管接處、分歧管連接處進行保溫、包扎。

① 使用R410A銅管專用發泡橡塑保溫管；
        ② 銅管保溫材料堆放整齊，周圍無灰塵；

保溫管需要開口時，請確保切開面朝上，且用發泡橡塑專用膠水粘接牢固。

3.充氮保壓

這是焊接完成后必須對銅管進行的壓力測試，往銅管內充入一定壓力的氮氣進行保壓，一般壓力測試時間為24小時。

① 銅管與室內機連接完畢后，再對所有室內機與銅管充氮氣打壓；
       ② 用氮氣打壓至1.5MPa，保持3分鐘以上，若無壓降，則安裝無大漏；
        ③ 安裝氮氣壓力上升到3.73MPa，保持24小時若無壓降，則銅管安裝則無漏，釋放氮氣壓力0.5~1.0MPa。

注：環境溫度每變化1℃，安裝壓力就會有0.01MPa的變化。

氮氣是惰性氣體，膨脹系數小，幾乎不存在由于熱脹冷縮而產生的壓力變化。如果測試過程中壓力表有下降，則應該檢查冷媒管焊接是否有問題。

特別要求：為了保證安裝安裝到位，所有壓力表在常規24小時保壓后不做拆除，保持到外機通電測試前才拆除，（為避免其他裝修安裝時誤損冷媒安裝）能夠充分保證冷媒安裝的安全運行。

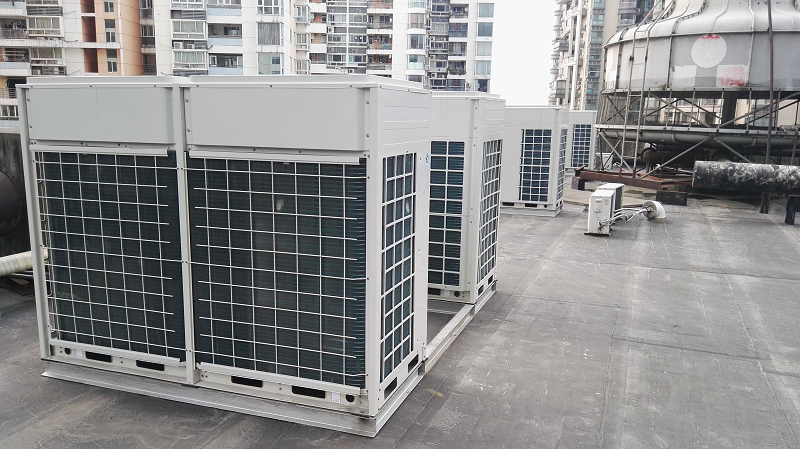

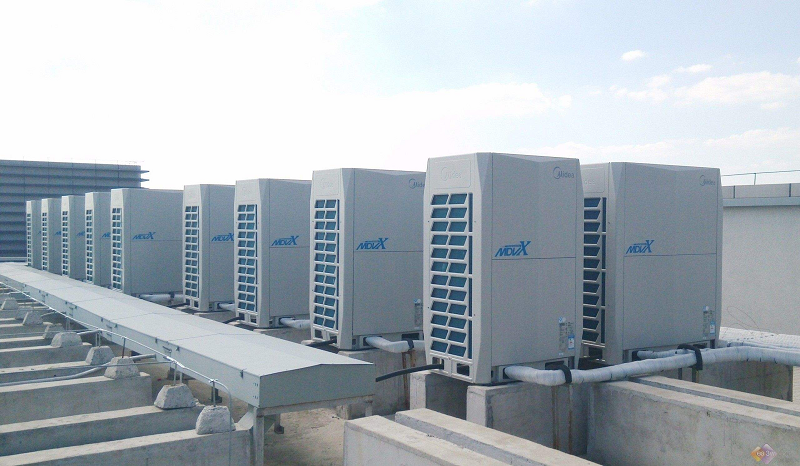

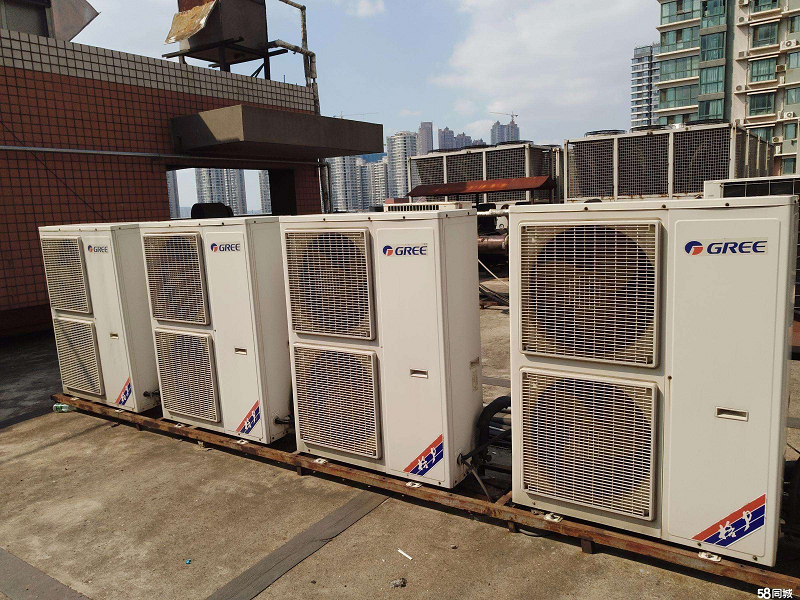

4.室外機的安裝

做到外機風扇出風口必須在50公分內外機后部15公分之內無遮擋物，所有落地腳必須安裝減震塊，保證外機運轉正常。

５排水管安裝

① 冷凝水管采用，PVC-U給水管；

② PVC-U水管采用粘接；

① 冷凝水管的支架和吊架的間距為1.5米~2.0米。

② 冷凝水管保溫時，保溫材料開口處盡量朝上，且粘接好。

① 室內機與冷凝水管采用專用排水軟管連接，且該軟管連接時不能彎曲，軟管與內機使用卡扣緊固，不能膠粘；
       ② 室內機排水軟管必須單獨保溫；
        ③ 室內機鈉子、連接管保溫時，須采用隨機保溫材料。
注：部分型號內機沒有該排水軟管，可以用PVC管直接連接。

① 室內機冷凝水排水管采用PVC-U給水管，且必須要有1/100的坡度；
       ② 冷凝水排水管的最高處必須做通氣孔，以便冷凝水順利流出室內機和冷凝水管；
        ③ 對于帶水泵的室內機，必須在室內機排水管出口做好“幾”彎，以防冷凝水倒流。

室內機及冷凝水管吊裝完畢后，在裝修吊頂前對每臺室內機進行排水試驗，確保冷凝水能夠順利從指定點排出。

6.控制線路、電源線的安裝

①室內機和室內外機之間的信號線都采用雙芯屏蔽線；
       ②室內機與線控器之間的信號線采用雙芯非屏蔽線。

①室內、外機之間用U1/U2連接，且屏蔽網要絕緣膠帶包裹好接地；
       ②室內機與線控器用A/B連接。
        ③所有通信線必須走線管、橋架。

室外機之間用U5/U6連接，且屏蔽網用絕緣膠帶包裹好接地

① 同一安裝的室內機使用一個空開；
       ② 一個室外機模塊使用一個空開；
        ③ 空開和漏電保護的規格必須符合安裝手冊要求。

① 三相電源線必須使用國標5芯線，單相電源線必須使用國標3芯線；
       ② 室外機電源線規格請參考空調安裝手冊；
        ③ 室內機電源線線徑不小于Ф2.5mm。

① 室內外機之間采用雙芯屏蔽線，線徑不小于Ф1.5mm；
       ② 室內、外機之間和室內機之間用U1/U2連接，且采用手拉手方式；
        ③ 一個線控器最多連接8個內機，一個內機可以使用兩個控制器；
       ④禁止任何強電、高壓電接入U1/U2、A/B接線端子。

①設備與電源線連接時采用壓線端子連接，且確保無虛接；

②電源線色必須符合國標；
       ③三相電室外機禁止零線單獨接入空開。

根據電源線線經選擇合適的壓線端子

7.抽真空、充填冷媒

抽真空規范：冷媒管需要連接上外機后進行操作；抽真空的時間一般多聯機不少于兩小時，一拖一風管機不少于20分鐘。

①真空泵必須帶有逆止功能，且其抽氣速率不得小于2.0L/S；
       ②抽真空時，必須確保氣管和液管同時抽；
        ③真空泵持續運行2小時，且真空度達到-755mmHg時關閉真空泵；
       ④關閉閥門后，等待1小時，若安裝壓力無上升，即為合格。

開啟冷媒閥，釋放出外機內自帶的冷媒，開機測試并維護壓力，適當進行補充，直至調試完成，達到理想工作狀態后即可。

現在很多變頻空調現有產品都是采用R410A制冷劑。

通過電子秤準確補充液態制冷劑量；充注時請注意制冷劑瓶的方向。

8.風口測量安裝

回風口：通常回風口會與維修口安裝在一起，風口尺寸必須與內機回風口吻合，不能出現錯位情況，這樣才可以達到最佳回風量；并保證有足夠的維護空間。

出風口：若使用ABS風口在測量風口時要留有一定的熱脹冷縮空間。另各位顧客注意，出風口一定不能裝在燈帶附近（理由：如果出風口前有燈帶，會造成空調在制熱時遮擋出風，而熱空氣是往上的，使得熱空氣滯留房間的上部，從而整個活動空間感覺熱量不足，需很長時間才能有熱感覺。）

嵌入式或凹入吊頂內部的出風口，需注意檢查吊頂是否完成，如果吊頂部分內有裂縫，造成漏風，會造成氣流短路，出來的風未到達使用區域，已經回到中央空調 內機了，影響使用效果。如果做下送下回風/側送側回風方式，則需保證出風口與回風口之間的間距在1.2米。
